自2017年iPhone 8開始，蘋果就在所有iPhone機型內加入了無線充電功能，與其他手機無線充電方式使用方式接近，放置在無線充電器上即開始充電，這種無線充電依賴于發射線圈與接受線圈的對準，無法達到隨手放置即最佳的效果，放歪了會帶來無線充電效率降低、功率上不去、充電慢、發熱嚴重等問題，阻礙著無線充發展也帶來不佳體驗。
蘋果從根源出發，推出了全新的MagSafe磁吸充電技術以解決傳統無線充的糟糕體驗，iPhone 12手機、周邊配件、充電器上均帶有MagSafe磁力部件，以達到自動定位對準的效果。
MagSafe磁吸充電是如何工作的

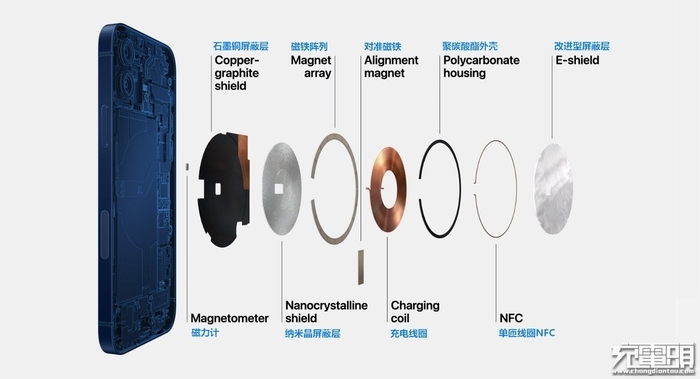

從iPhone 12透視圖中可以看到，MagSafe磁吸充電系統部件結構，獨特的繞線線圈以承受更大的接收功率，通過納米晶面板捕捉磁通量，并采用改進型屏蔽層以更安全地接受無線快速充電。在無線接收線圈外圍集成了一圈密密麻麻的磁鐵陣列，實現與其他磁吸配件的自動對齊吸附，進而提高無線接收效率。配備了高靈敏度磁力計，感應磁場強度變化立即做出反應，使iPhone 12能快速識別磁吸配件為無線充電做好準備。

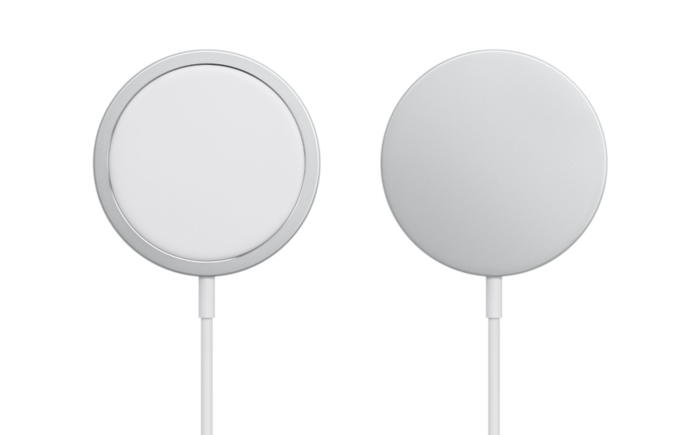

MagSafe磁吸充電器相比起傳統充電器使用上有較大的區別，金屬殼體呈扁平圓形，自帶一根供電線纜，體積小且輕便。iPhone 12放置時，MagSafe磁吸充電器因為強大的磁力直接彈起，發出“嗒”的一聲，自動與手機上的磁環對準并牢固吸附，發射線圈與接收線圈達到人手放置無法達到的毫米級對準精度，從而實現高效率大功率充電。
無線充電系統相比起有線充電具有隨放隨充的易用性，但隔空傳輸能量過程十分依賴發射線圈與接受線圈的精準對位，蘋果將磁吸技術應用到無線充上解決了無線充難以對準的難題。不存在放歪的可能性讓無線充效率達到最佳化，提升無線充功率也變得可行，讓這一代iPhone 12無線充功率從7.5W翻倍至15W，大幅度提升無線充的速度，減少用戶等待時間。
MagSafe磁吸充電便利的吸附可以開發出更多可玩性，對于配件來說，磁吸充電還支持Qi無線充電標準，意味著第三方廠商可以自行開發7.5W Qi標準磁力無線充電器與及其他配件。
Qi無線充電器中的永磁體

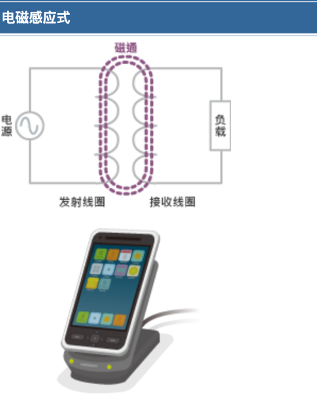

Qi基于電磁感應原理進行輸電。感應耦合電能傳輸系統的基本原理如右圖所示。這個系統由發射器線圈和接收器線圈組成，兩個線圈共同構成一個電磁耦合感應器。
發射器線圈所攜帶的交流電生成磁場，并通過感應使接收器線圈產生電壓。這種電壓可用于為移動設備供電或為電池充電。此類固定位置型的無線充電器會應用釹鐵硼永磁片做定位，使終端設備放在固定的位置來實現充電效率最大化。
